塑料托盘结构强度仿真

  • 塑料托盘结构强度仿真

    塑料托盘结构强度仿真

    客户： 科恒创科技      服务：CAE仿真

    客户： 科恒创科技
    服务：CAE仿真

    • 项目背景

    The Background

    根据客户要求，塑料托盘按照以下分析（分析材料分别为：pa66+gf25/HDPE）：1、动载分析（圆齿叉车移动承重托盘）：圆齿直径60mm，间距为250mm，目标承重2吨，实际重物为袋装化工原料、肥料；2、静载分析（静止地面承重分析）：目标承重6.5吨，重物为袋装化工原料、肥料。

    塑料托盘分析模型

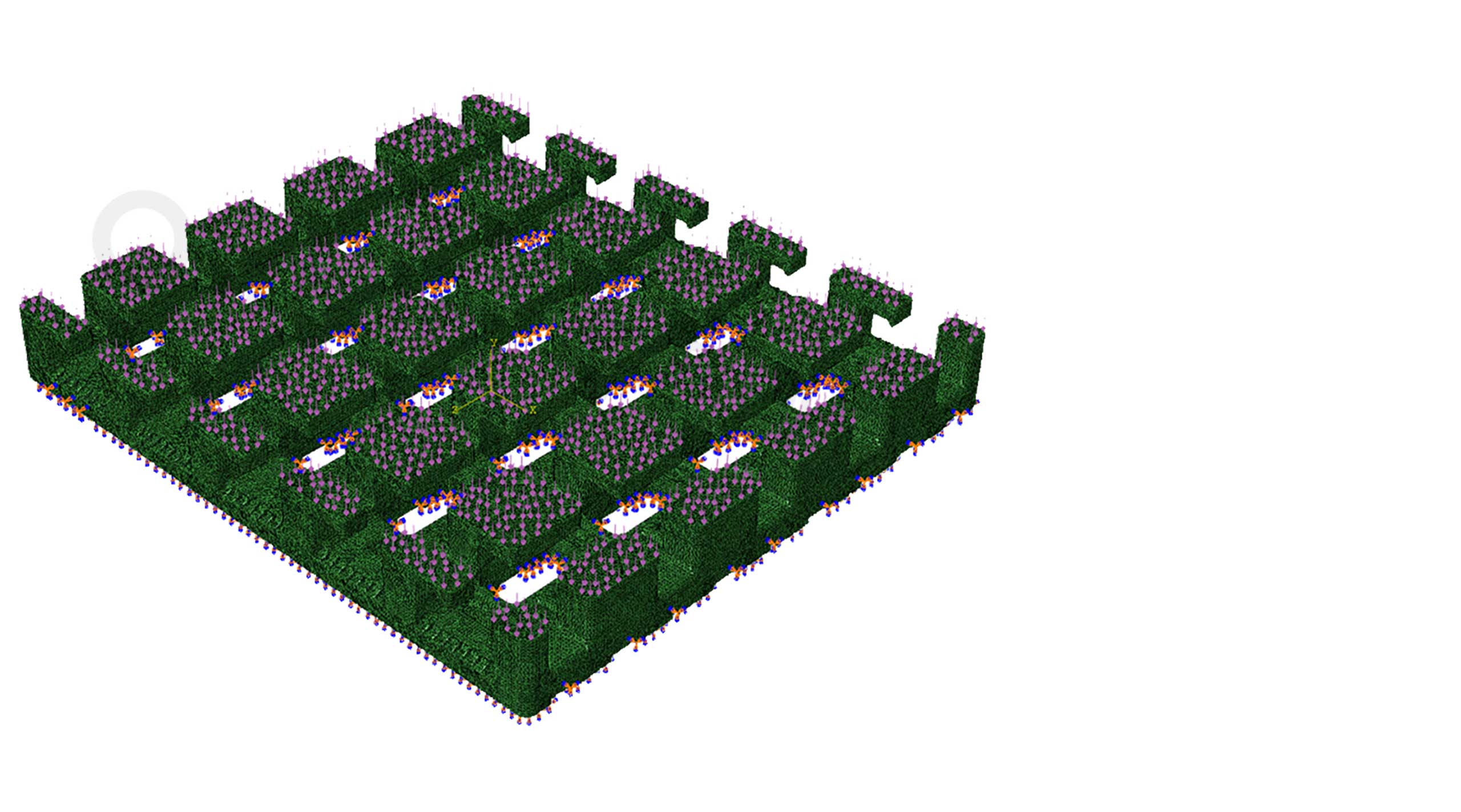

    1.5T分析模型

    约束叉车轴端部，托盘与重物接触部分施加压力载荷0.145MPa+托盘重力加速度1G

    4.5T分析模型

    约束塑料托盘底部，托盘与重物接触部分施加压力载荷0.145*3=0.435MPa+托盘重力加速度1G

    塑料托盘分析结果

    1.5T载荷+ HDPE/GF材料

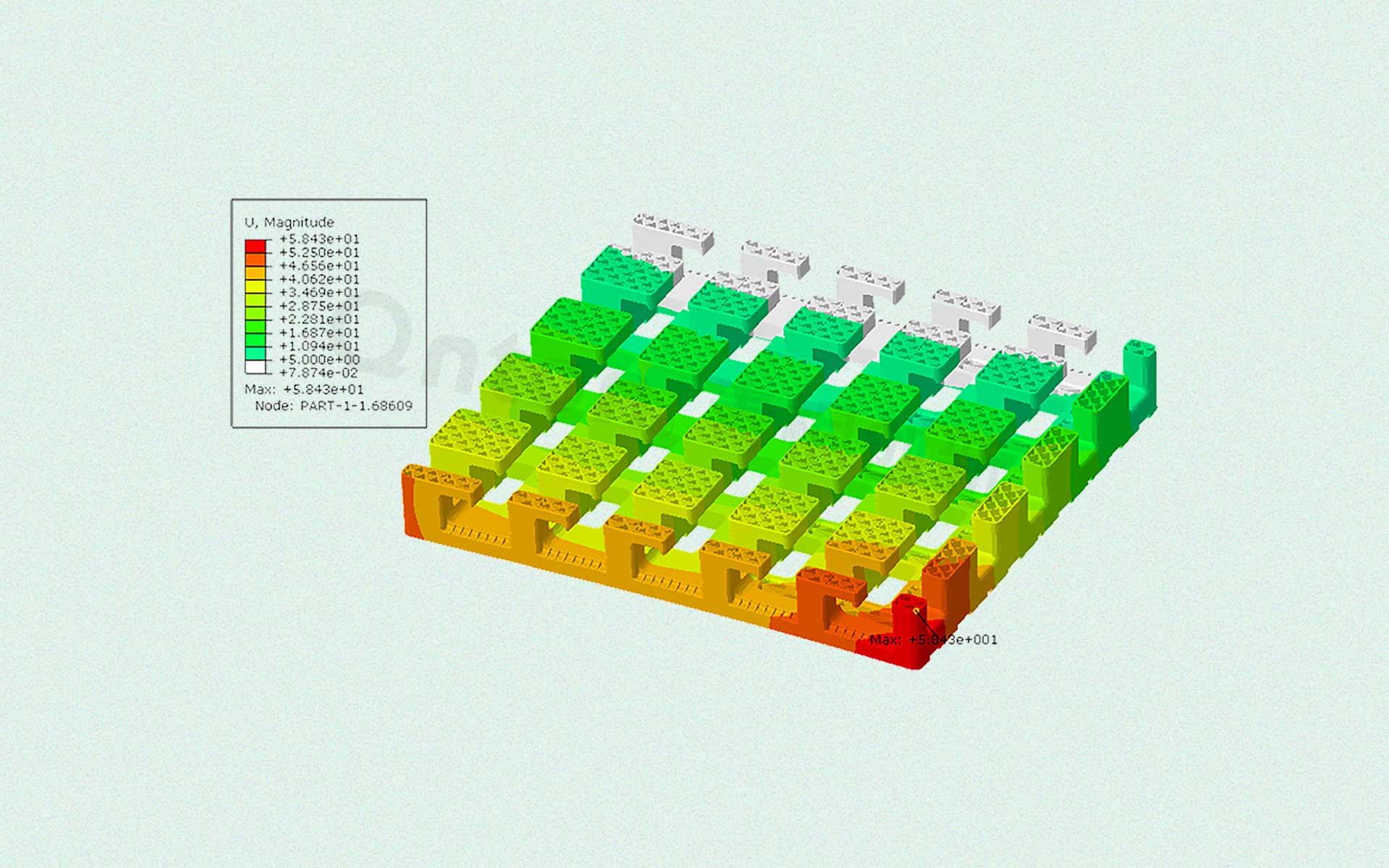

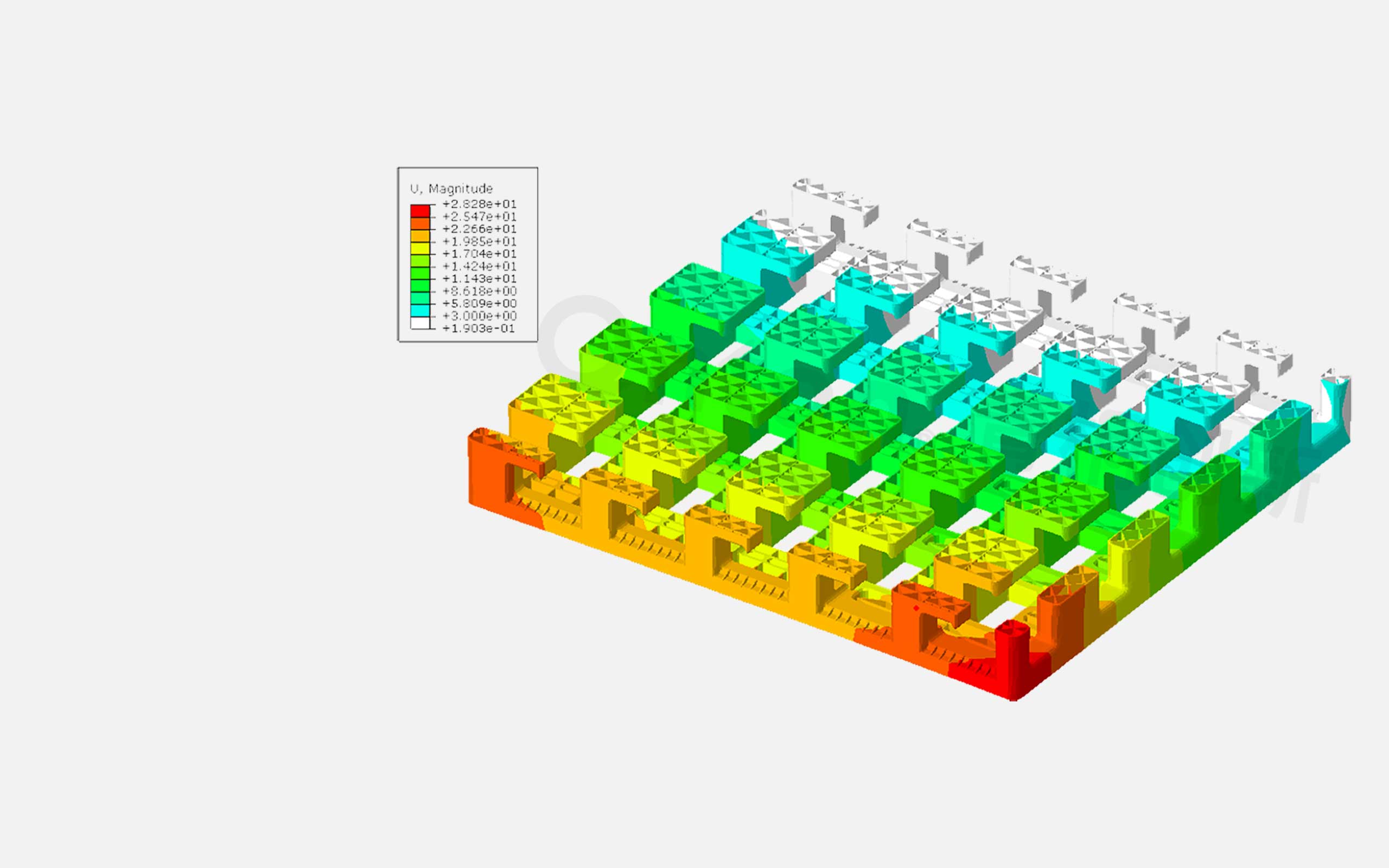

    变形云图

    1.5T载荷+ HDPE/GF材料

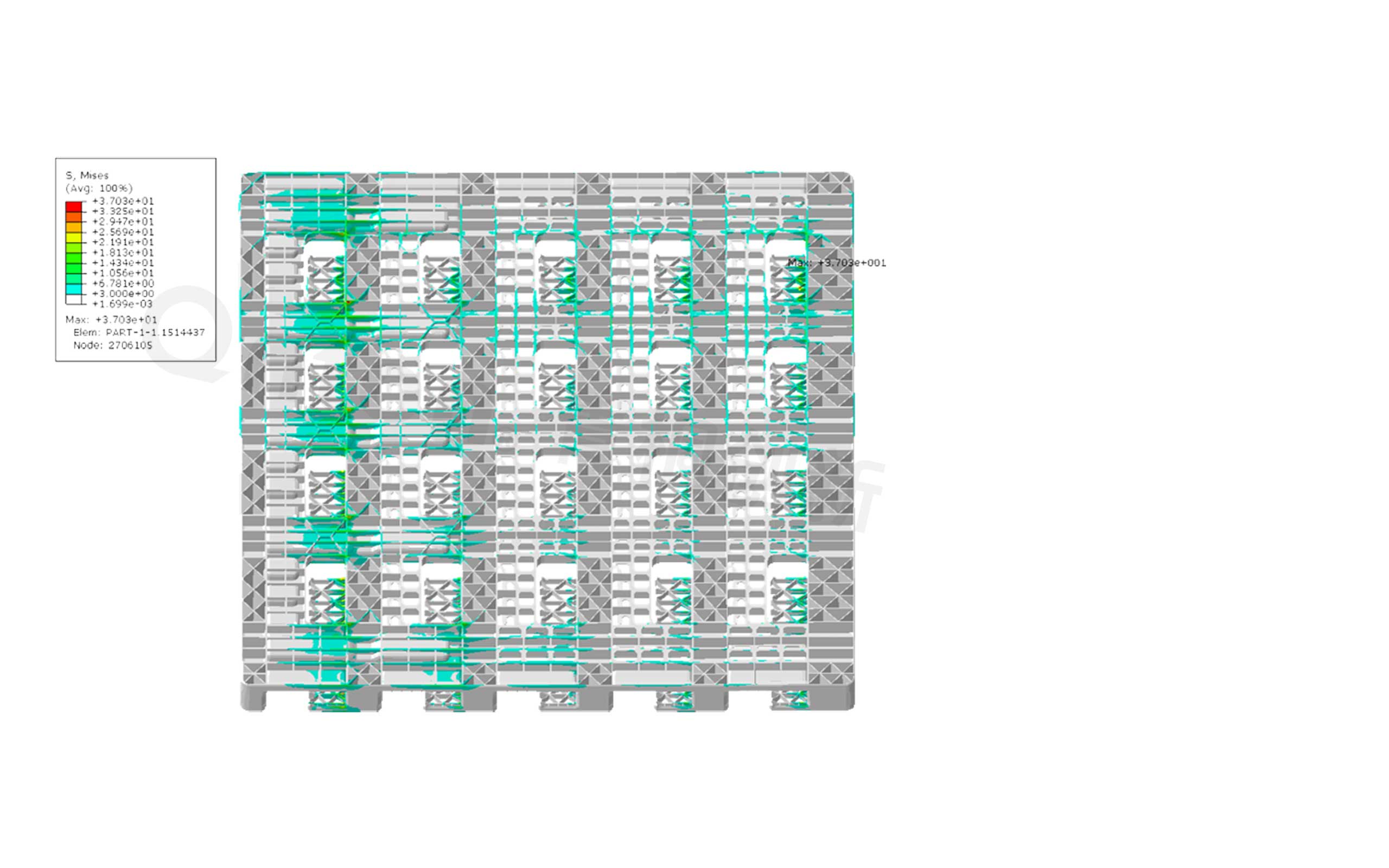

    应力分布云图
    塑料托盘主体结构最大应力37.03MPa，小于40MPa，满足要求

    4.5T载荷+ HDPE/GF材料

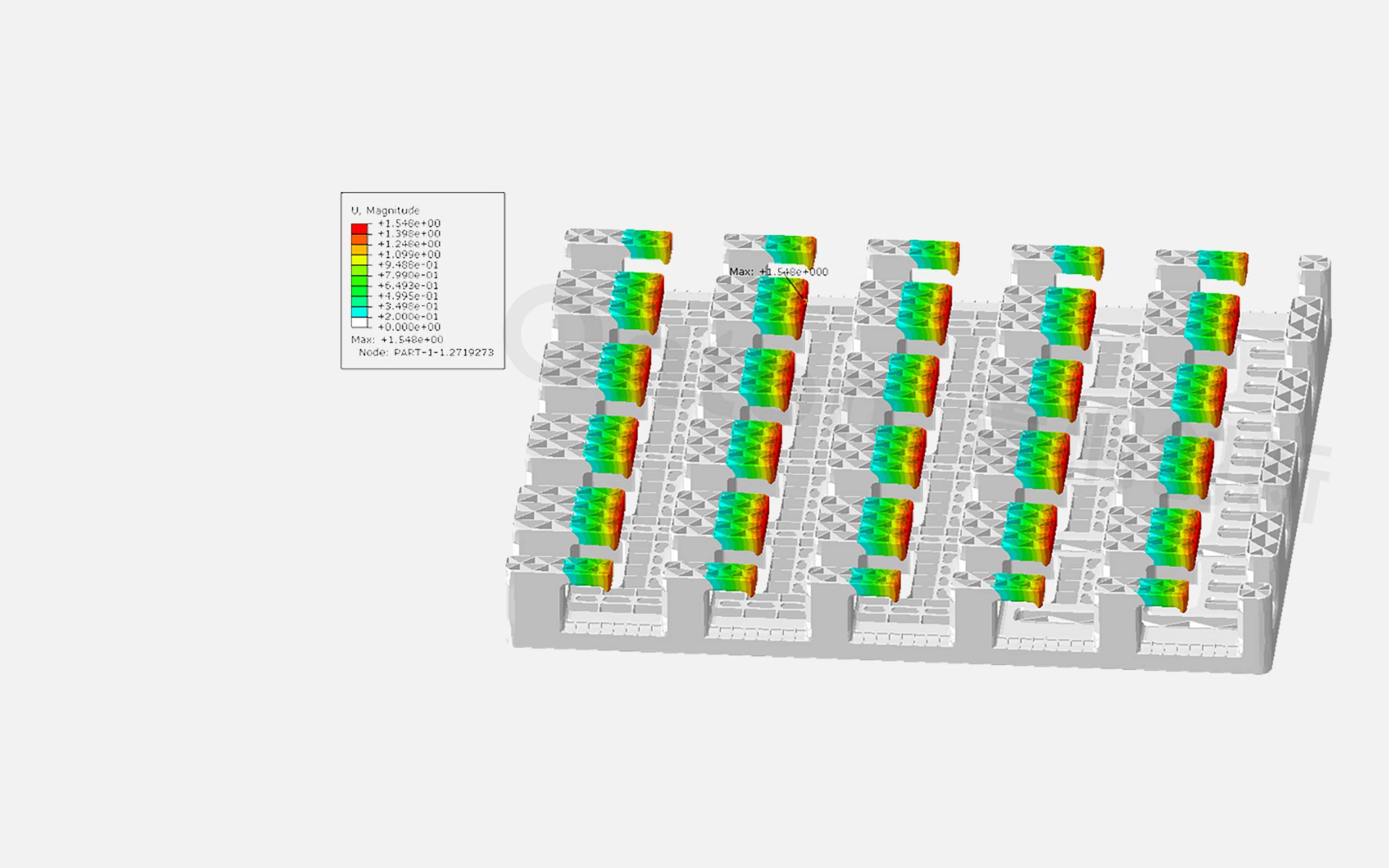

    变形云图
    塑料托盘变形量1.548mm

    4.5T载荷+ HDPE/GF材料

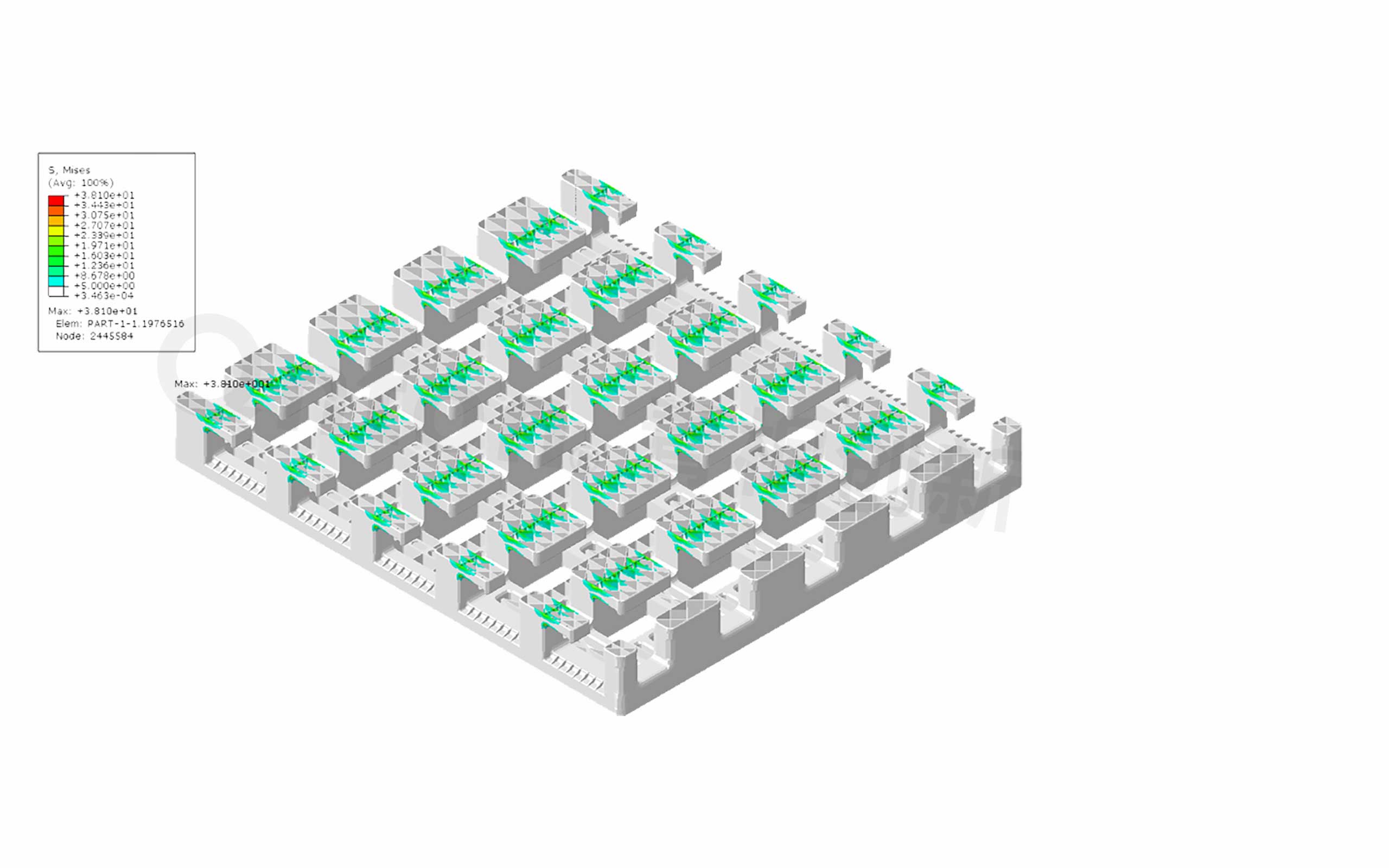

    应力分布云图
    塑料托盘最大应力37.1MPa，小于40MPa，满足要求

    计算结果

    • 计算模型
      1.5T工况-转运
    • 材料
      HDPE+GF20
    • 变形计算结果
      28.28mm
    • 应力计算结果
      37.03MPa
    • 是否满足要求
      是
    • 计算模型
      4.5T工况—静放
    • 材料
      HDPE+GF20
    • 变形计算结果
      1.548mm
    • 应力计算结果
      37.1MPa
    • 是否满足要求
      是
    • 计算模型
      1.5T工况-转运
    • 材料
      HDPE+GF20
    • 变形计算结果
      28.28mm
    • 应力计算结果
      37.03MPa
    • 是否满足要求
      是
    • 计算模型
      4.5T工况—静放
    • 材料
      HDPE+GF20
    • 变形计算结果
      1.548mm
    • 应力计算结果
      37.1MPa
    • 是否满足要求
      是

    基于目前的结构

    • 叉车转运载荷过程，托盘材料HDPE+GF能满足转运1.5T货物的要求
    • 叉车静态堆放过程，托盘材料HDPE+GF能满足堆放4.5T货物的要求
    • HDPE+GF材料的屈服强度需要≥40MPa
    • 最终结构需要经过模流分析（保证注塑过程满足要求且熔接痕不在应力较大的区域）的确认
